Trong bất kỳ dự án xây dựng nào, từ nhà xưởng, khu công nghiệp đến hạ tầng giao thông, công tác khảo sát luôn là bước nền tảng quyết định chất lượng toàn bộ công trình. Trong đó, việc xác định cấp địa hình trong khảo sát xây dựng đóng vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến chi phí khảo sát, phương án kỹ thuật và tiến độ triển khai dự án.
Theo các chuyên gia khảo sát địa hình, việc đánh giá đúng cấp địa hình có thể giúp tối ưu 20–30% chi phí khảo sát và hạn chế sai sót trong thiết kế.
I. Cấp địa hình trong khảo sát xây dựng khi thành lập bản đồ địa hình (tỷ lệ 1/500, 1/1000, 1/2000)
Trong công tác đo đạc và lập bản đồ, cấp địa hình trong khảo sát xây dựng được phân chia thành nhiều cấp khác nhau nhằm phản ánh mức độ phức tạp của địa hình, điều kiện thi công và khả năng tiếp cận thực địa. Việc phân cấp này đóng vai trò quan trọng trong việc lập dự toán chi phí, lựa chọn phương pháp đo và tổ chức thi công hiệu quả.
1. Địa hình cấp 1 – Địa hình đơn giản, thuận lợi
Đây là nhóm địa hình có điều kiện khảo sát thuận lợi nhất, thường bao gồm:
- Các khu vực đồng bằng rộng, ít vật cản, đất canh tác hoặc đất trống
- Khu vực tương đối bằng phẳng, tầm nhìn thông thoáng
- Ít dân cư sinh sống, không bị che khuất bởi công trình hoặc cây cối
- Dễ dàng di chuyển, bố trí máy móc và triển khai đo đạc

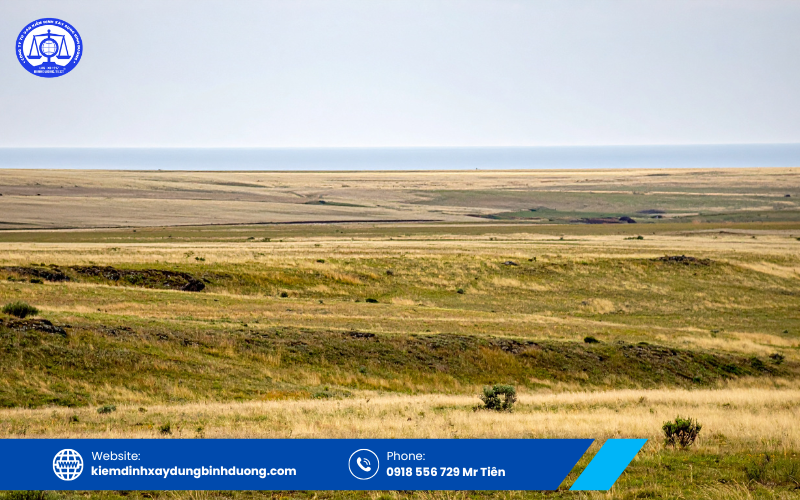

Hình ảnh: Khu vực đồng bằng bằng phẳng, dễ đo đạc, ít vật cản
Ngoài ra, một số thung lũng thấp với địa hình gần như phẳng, cây cối thấp cũng được xếp vào cấp này. Trong hệ thống cấp địa hình trong khảo sát xây dựng, đây là cấp có chi phí khảo sát thấp nhất.
2. Địa hình cấp 2 – Địa hình tương đối thuận lợi
So với cấp 1, địa hình cấp 2 bắt đầu xuất hiện các yếu tố ảnh hưởng nhẹ đến công tác khảo sát:
- Khu vực đồng bằng xen kẽ ruộng lúa hoặc đất canh tác nhưng không bị lầy
- Có sự xuất hiện của hạ tầng như đường giao thông, kênh mương, cột điện
- Khu dân cư thưa, không gây cản trở lớn cho việc đo đạc
Ở khu vực đồi thấp, địa hình có độ dốc nhẹ, cây cỏ thấp hoặc trung bình, tầm nhìn có thể bị hạn chế một phần nhưng vẫn đảm bảo thi công thuận lợi. Đây là cấp địa hình phổ biến trong nhiều dự án dân dụng.
3. Địa hình cấp 3 – Địa hình trung bình, bắt đầu phức tạp
Trong phân loại cấp địa hình trong khảo sát xây dựng, cấp 3 được xem là mức trung bình với các đặc điểm:
- Khu vực có dân cư nhưng mật độ thấp, xuất hiện nhà ở, vườn cây, ao hồ
- Hệ thống kênh rạch, hạ tầng kỹ thuật bắt đầu nhiều hơn
- Các thị trấn nhỏ, khu dân cư phân tán
Đối với khu vực đồi:
- Đồi thấp, độ cao dưới khoảng 30m
- Có cây bụi, cây lâu năm cần xử lý khi đo đạc
- Địa hình có thể xuất hiện ruộng bậc thang hoặc canh tác nông nghiệp
Hình ảnh: Khu vực có nhà ở, cây cối, đồi thấp gây hạn chế tầm nhìn
Ngoài ra, một số khu vực Tây Nguyên bằng phẳng, có cây công nghiệp và thảm thực vật trung bình cũng được xếp vào cấp này.
4. Địa hình cấp 4 – Địa hình phức tạp
Đây là cấp địa hình có nhiều yếu tố cản trở công tác đo đạc:
- Khu vực ngoại ô đô thị hoặc thị trấn phát triển
- Mật độ công trình xây dựng cao, bao gồm cả công trình nổi và ngầm
- Hệ thống giao thông, điện, viễn thông dày đặc
Ở khu vực đồi núi:
- Địa hình cao hơn, xen kẽ rừng thưa hoặc cây công nghiệp (cao su, cà phê…)
- Không thể chặt phá cây tùy ý, gây hạn chế trong quá trình khảo sát
- Địa hình bắt đầu phức tạp, ảnh hưởng đến tầm nhìn và bố trí thiết bị
Ngoài ra, các khu vực bãi bồi ven biển, đất sình lầy hoặc có thảm thực vật cao cũng thuộc cấp này trong hệ thống cấp địa hình trong khảo sát xây dựng.
5. Địa hình cấp 5 – Địa hình rất phức tạp
Ở cấp độ này, công tác khảo sát gặp nhiều khó khăn đáng kể:
- Khu vực đô thị lớn, mật độ dân cư và phương tiện cao
- Hệ thống hạ tầng chằng chịt, bao gồm cả công trình ngầm và nổi
- Nhiều yếu tố gây cản trở việc bố trí điểm đo
Tại vùng đồi núi:
- Địa hình cao, cây cối rậm rạp
- Xuất hiện địa hình đá, núi đá vôi, vách đứng hoặc hang động
- Điều kiện tiếp cận khó khăn, tiềm ẩn rủi ro khi khảo sát
Đây là cấp địa hình đòi hỏi kỹ thuật và kinh nghiệm cao trong triển khai thực địa.

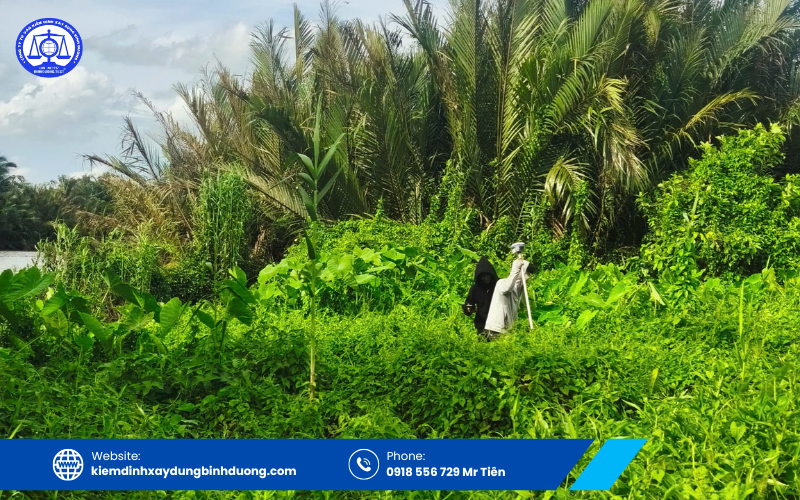

Hình ảnh: Địa hình núi cao, rừng rậm, khó tiếp cận và đo đạc
6. Địa hình cấp 6 – Địa hình đặc biệt khó khăn
Đây là cấp cao nhất trong hệ thống cấp địa hình trong khảo sát xây dựng, với mức độ phức tạp rất lớn:
- Khu vực núi cao, rừng rậm, ít dấu chân người
- Địa hình hiểm trở, nhiều vách đá, thung lũng sâu
- Vùng biên giới, hải đảo xa xôi, giao thông cực kỳ khó khăn
Ngoài ra, các khu vực cao nguyên hoặc rừng đặc dụng với thảm thực vật dày đặc, không thể can thiệp cũng thuộc cấp này.
► Tham khảo: Đo đạc khảo sát địa hình chuyên nghiệp – Chính xác, nhanh chóng
II. Phân loại cấp địa hình trong khảo sát xây dựng theo cao độ và điều kiện đo mốc khống chế tọa độ
Trong quá trình thiết lập lưới khống chế tọa độ, việc đánh giá cấp địa hình trong khảo sát xây dựng không chỉ dựa vào độ cao mà còn phụ thuộc vào tầm nhìn, mức độ che khuất và khả năng tiếp cận thực địa. Đây là cơ sở quan trọng để lựa chọn phương pháp đo, bố trí điểm mốc và đảm bảo độ chính xác của kết quả khảo sát.

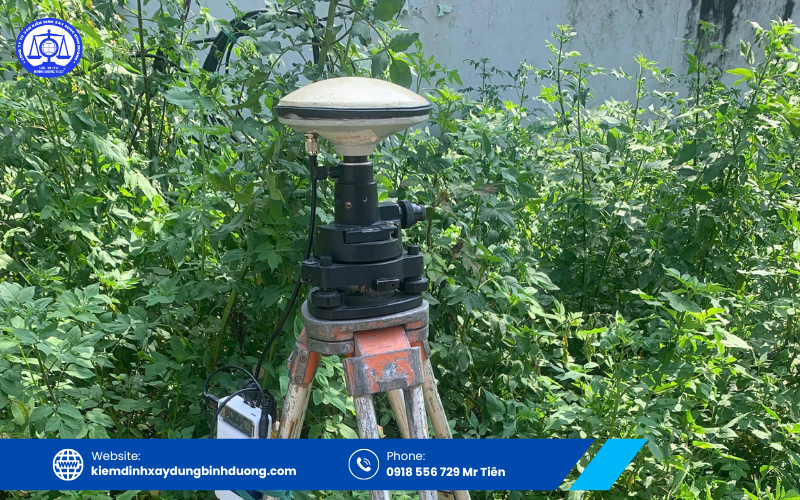

Hình ảnh: Kỹ sư sử dụng thiết bị GNSS để đo lưới khống chế ngoài thực địa
1. Địa hình cấp 1 – Điều kiện quan sát lý tưởng
Cấp địa hình này có điều kiện đo đạc thuận lợi nhất, thường gặp ở:
- Khu vực đồng bằng rộng, ít dân cư, không bị che khuất tầm nhìn
- Địa hình bằng phẳng, không có vật cản ảnh hưởng đến hướng ngắm
- Các vùng đồi thấp, độ cao nhỏ (dưới khoảng 20m), sườn thoải
- Ít hoặc không có thảm thực vật che chắn
Trong hệ thống cấp địa hình trong khảo sát xây dựng, đây là cấp giúp triển khai đo lưới khống chế nhanh, độ chính xác cao và chi phí thấp.
2. Địa hình cấp 2 – Ít cản trở, dễ triển khai
So với cấp 1, địa hình cấp 2 bắt đầu xuất hiện một số yếu tố ảnh hưởng nhẹ:
- Đồng bằng có địa hình tương đối đơn giản, ít công trình và dân cư
- Tầm nhìn đôi lúc bị gián đoạn nhưng không đáng kể
- Khu vực gò đồi thấp (khoảng 20–30m), thảm thực vật thưa
- Việc di chuyển và bố trí thiết bị vẫn thuận tiện
Đây là cấp địa hình phổ biến trong các dự án đo đạc cơ bản, không đòi hỏi xử lý phức tạp.
3. Địa hình cấp 3 – Điều kiện trung bình, nhiều yếu tố ảnh hưởng
Ở cấp độ này, công tác đo mốc khống chế bắt đầu gặp nhiều trở ngại hơn:
- Khu vực đồng bằng có mật độ dân cư cao hơn
- Hệ thống sông ngòi, kênh rạch chia cắt địa hình
- Tầm nhìn bị hạn chế, cần xử lý vật cản để đảm bảo đường ngắm
Đối với vùng đồi núi:
- Độ cao trung bình (30–50m), có cây bụi hoặc rừng thưa
- Địa hình bị chia cắt, hướng quan sát khó thông suốt
- Xuất hiện khu vực đất ngập nước hoặc bãi bồi, gây khó khăn khi di chuyển
Ngoài ra, các thị trấn nhỏ hoặc khu vực ven đô với bố cục phức tạp cũng thường được xếp vào cấp này trong phân loại cấp địa hình trong khảo sát xây dựng.
4. Địa hình cấp 4 – Địa hình phức tạp, hạn chế tầm nhìn
Cấp 4 là nhóm địa hình có mức độ khó khăn cao hơn, bao gồm:
- Khu vực đô thị nhỏ, thị trấn có nhiều công trình xây dựng
- Tầm nhìn bị che khuất bởi nhà cửa, cây xanh, hạ tầng kỹ thuật
- Vùng bãi triều, đất sình lầy hoặc có thảm thực vật dày
Ở khu vực đồi núi:
- Địa hình cao hơn (50–100m), có rừng hoặc cây công nghiệp
- Tầm nhìn bị hạn chế, cần xử lý nhiều vật cản khi đo đạc
- Khả năng tiếp cận và di chuyển gặp khó khăn
Một số khu vực Tây Nguyên với địa hình chia cắt trung bình, mật độ cây trồng cao cũng thuộc cấp này.
5. Địa hình cấp 5 – Điều kiện đo đạc khó khăn
Trong phân cấp cấp địa hình trong khảo sát xây dựng, cấp 5 được xem là mức rất khó:
- Khu vực đô thị lớn với nhiều nhà cao tầng, công trình kỹ thuật
- Các vật cản như cột điện, ống khói, cây cao làm giảm tầm nhìn
- Địa hình núi cao (trên 100m), chia cắt mạnh
Ngoài ra:
- Thảm thực vật dày, rừng rậm gây cản trở hướng ngắm
- Việc di chuyển và bố trí điểm đo gặp nhiều hạn chế
- Đòi hỏi kỹ thuật cao và thời gian thi công dài hơn
6. Địa hình cấp 6 – Địa hình đặc biệt phức tạp
Đây là cấp cao nhất trong hệ thống cấp địa hình trong khảo sát xây dựng đối với đo lưới khống chế tọa độ:
- Khu vực núi cao hiểm trở, nhiều vách đá, thung lũng sâu
- Rừng rậm, địa hình hoang sơ, ít dấu chân người
- Điều kiện tự nhiên khắc nghiệt, tiềm ẩn nhiều rủi ro
Các khu vực đặc thù bao gồm:
- Vùng biên giới, hải đảo xa đất liền
- Khu vực có địa hình phức tạp, chia cắt mạnh
- Những nơi khó tiếp cận, thậm chí có nguy cơ về an toàn (bom mìn, động vật nguy hiểm…)
III. Kết luận
Việc xác định đúng cấp địa hình trong khảo sát xây dựng là yếu tố then chốt giúp tối ưu chi phí, lựa chọn phương pháp đo phù hợp và đảm bảo tiến độ dự án. Từ cấp 1 đến cấp 6, mỗi loại địa hình đều có đặc thù riêng, đòi hỏi cách tiếp cận kỹ thuật khác nhau.
