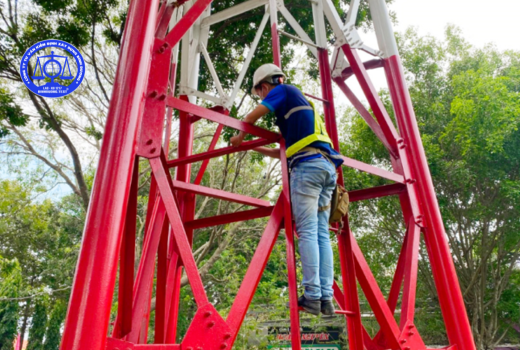

Kiểm Định Công Trình Anten Thu Phát Sóng Viễn Thông, Truyền Thanh, Truyền Hình
Tháp thu phát sóng viễn thông hay tháp truyền hình là trạm thu phát sóng thông tin di động, gồm nhà trạm, cột ăng ten và thiết bị thu phát sóng được xây dựng, lắp đặt trên mặt đất hoặc các công trình đã xây dựng.
Kiểm Định Công Trình Anten Thu Phát Sóng Viễn Thông, Truyền Thanh, Truyền Hình
Ngày 25/01/2017 Bộ Xây Dựng ban hành Quyết định 55/QĐ-BXD Về việc phê duyệt Quy trình kiểm định và Quy trình bảo trì công trình tháp thu phát sóng viễn thông, truyền thanh, truyền hình. Vậy kiểm định công trình thu phát sóng viễn thông, truyền thanh, truyền hình gồm nhưng nội dung nào?
I. Kiểm định công trình anten thu phát sóng viễn thông, truyền thanh, truyền hình được phân chia thành mấy cấp?
Các đối tượng công trình tháp được phân thành 5 cấp theo Thông 03/2016/TT-BXD ngày 10/3/2016, có hiệu lực từ ngày 15/5/2016, cụ thể như sau:
- Cấp đặc biệt ( H ≥ 300 m, trong đó, H – chiều cao tháp);
- Cấp I (H ≥ 150 m);
- Cấp II (H ≥ 75 m );
- Cấp III (H ≥ 45 m);
- Cấp IV (H < 45 m).

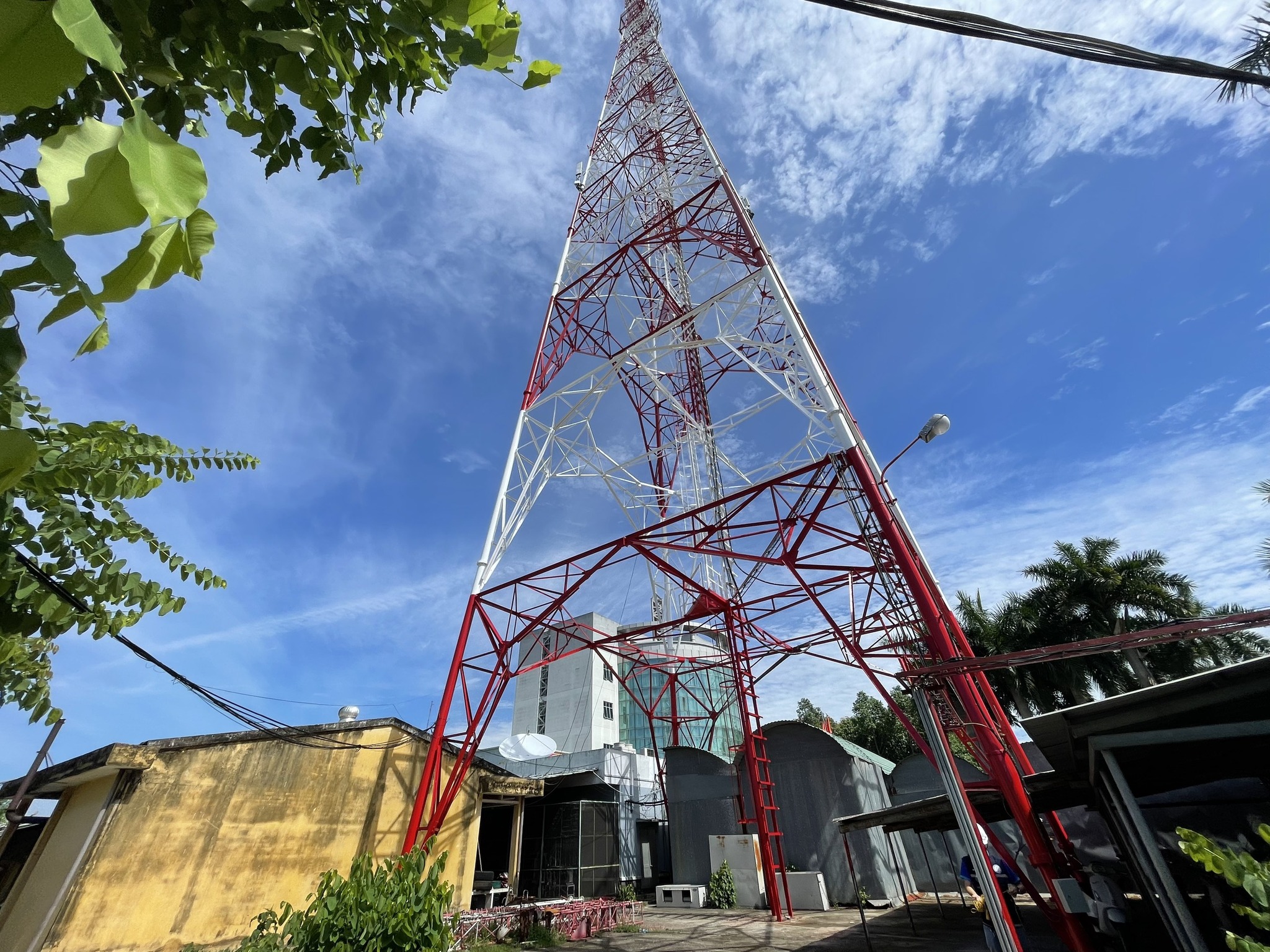

Chu kì kiểm định:
- Chu kỳ 05 năm đối với dạng cột dây co
- Chu kỳ 07 năm đối với dạng tháp tự đứng
- Chu kỳ kiểm định này có thể giảm 01 đến 02 năm đối với các công trình cấp đặc biệt; công trình được xây dựng ở khu vực ven biển (cách mép bờ biển dưới 10km), trong môi trường ăn mòn , hay các tháp thường xuyên chịu tác động của bão, lũ,…; các công trình đưa vào sử dụng lâu năm
Căn cứ để kiểm định:
- Việc kiểm định phải căn cứ vào quy chuẩn QCVN 02: 2009/BXD Quy chuẩn kỹ thuật quốc gia số liệu các điều kiện tự nhiên dùng trong xây dựng và các quy chuẩn kỹ thuật khác theo quy định.
- Trường hợp công trình có lưu giữ hồ sơ thiết kế, hồ sơ thi công, việc kiểm định phải áp dụng theo các tiêu chuẩn có trong hồ sơ này, có thể tham khảo các tiêu chuẩn liệt kê dưới đây:
- TCVN 2737: 1995: Tải trọng và tác động – Tiêu chuẩn thiết kế
- TCVN 9386: 2012 Thiết kế công trình chịu động đất
- TCVN 5575: 2012 Kết cấu thép – Tiêu chuẩn thiết kế
- TCXD 170: 1989 Kết cấu thép – Gia công, lắp ráp và nghiệm thu – Yêu cầu kĩ thuật
- TCVN 4398: 2001 Thép và sản phẩm thép - Vị trí lấy mẫu, chuẩn bị phôi mẫu, thử cơ tính
- TCVN 197: 2002 Vật liệu kim loại - Thử kéo ở nhiệt độ thường
- TCVN 5574: 2012 Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế
- TCVN 9334: 2012 Bê tông nặng – Phƣơng pháp xác định cƣờng độ nén bằng súng bật nẩy
- TCVN 9356: 2012 Kết cấu BTCT- Phƣơng pháp điện từ xác định chiều dày lớp bê tông bảo vệ, vị trí và đƣờng kính cốt thép trong bê tông
- TCVN 9357: 2012 Bê tông nặng- Đánh giá chất lƣợng bê tông – Phƣơng pháp xác định vận tốc xung siêu âm
- TCVN 9362: 2012 Tiêu chuẩn thiết kế nền nhà và công trình
- TCVN 10304: 2014 Móng cọc – Tiêu chuẩn thiết kế
- TCVN 9360: 2012 Qui trình kỹ thuật xác định độ lún công trình công nghiệp và dân dụng bằng phương pháp đo cao hình học
- Và các tiêu chuẩn, quy định khác có liên quan.
Các bước tiến hành:
Bước 1: Công tác chuẩn bị: Mục đích của công tác chuẩn bị là tìm hiểu các thông tin cơ bản về công trình tháp sẽ đƣợc kiểm định.
Bước 2: Lập đề cương kiểm định: Trên cơ sở các thông tin đã tìm hiểu và thu thập được trong giai đoạn chuẩn bị, tiến hành lập đề cương kiểm định
Bước 3: Công tác đo đạc, khảo sát: Mục đích của công tác đo đạc, khảo sát là xác định các thông số thực tế của các kết cấu, cấu kiện, liên kết, cũng nhƣ kiểm tra sự phù hợp so với thiết kế (nếu có).
Các bước tiến hành kiểm định công trình Anten thu phát sóng Viễn Thông, Truyền Thanh, Truyền Hình
Bước 4: Lấy mẫu thí nghiệm xác định đặc trưng vật liệu: Trong trƣờng hợp cần thiết, có thể phải lấy mẫu để thí nghiệm nhằm xác định các đặc trưng vật liệu thực tế có tính đến sự suy giảm trong quá trình khai thác, sử dụng
Bước 5: Xác định tải trọng thực tế: Xác định các giá trị tiêu chuẩn của tải trọng thực tế tác dụng lên kết cấu
Bước 6: Phân tích, đánh giá an toàn kết cấu: Việc tính toán xác định nội lực và kiểm tra khả năng chịu lực (an toàn) của các kết cấu, cấu kiện và liên kết dưới tác dụng của tải trọng thực tế cũng như các tổ hợp tải trọng có thể được tiến hành với các phần mềm phân tích kết cấu chuyên dụng.
Bước 7: Lập báo cáo kiểm định: Dựa trên các kết quả khảo sát đánh giá, tiến hành lập báo cáo kiểm định tháp thép
II. Kiểm định công trình anten thu phát sóng viễn thông, truyền thanh, truyền hình tại Bình Dương
Công ty Tư Vấn Kiểm định Xây Dựng Bình Dương đã hoạt động hơn 7 năm trong lĩnh vực kiểm định công trình, với đội ngũ kỹ thuật nhiều năm kinh nghiệm, trang thiết bị hiện đại đã tạo được lòng tin, uy tín trên thị trường Kiểm định, vì vậy đã được các chủ đầu tư công trình tin tưởng giao cho các công tác kiểm định tại Thành phố Tân Uyên – Bình Dương, Thành phố Thủ Dầu Một – Bình Dương, tỉnh Long An

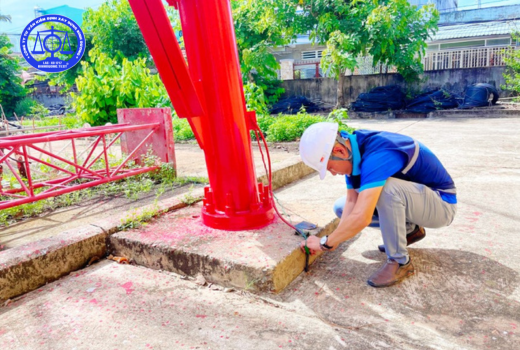

Đội ngũ kỹ thuật của công ty đang thực kiện kiểm định công trình anten
III. Quy trình Kiểm định công trình anten thu phát sóng viễn thông, truyền thanh, truyền hình tại Kiểm định xây dựng Bình Dương
Một số hình ảnh thực tế về Kiểm định công trình anten thu phát sóng viễn thông, truyền thanh, truyền hình

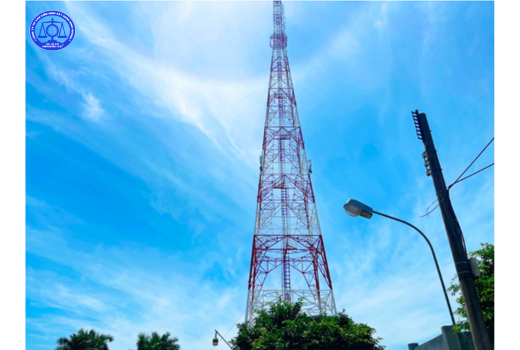

Tổng thể công trình trụ anten tỉnh Long An

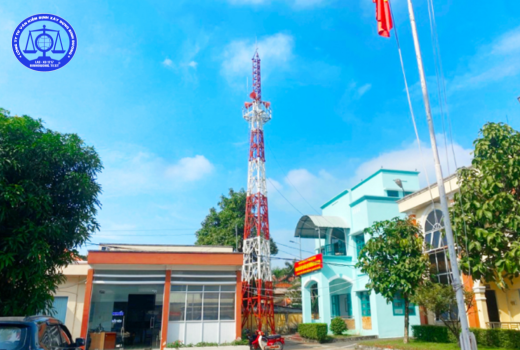

Tổng thể công trình trụ anten phường Phú Thọ, Tp. Thủ Dầu Một
Kiểm tra Bulong trụ anten
Kiểm tra kích thước hình học, chiều dày của thép
Kiểm tra cường độ bê tông bằng búa bật nẩy
Kiểm tra cốt thép bằng phương pháp siêu âm
Kiểm tra điện trở nối đất
Kiểm tra độ cứng thép
